ضغط الموصل ، BX ضغط الموصل ، الزنك يموت يلقي معدنية مرنة موصل ضغط القناة

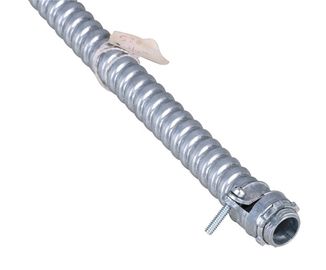

تستخدم تركيبات الأنابيب المعدنية المرنة لتوصيل كابلات وملاقط معدنية مكسوة بصناديق وعلب التوصيل الكهربائية. تسمح التركيبات المركبة للمشغل بسهولة الانضمام إلى قنوات معدنية مرنة إلى قنوات EMT أو Rigid أو Liquid Tight Conight. يتم تقديم هذه التركيبات في كلا من بروفايل 90 درجة أو مستقيم ويمكن ربطها باستخدام مسامير مثبتة في البراغي أو مشابك للضغط أو خيوط لولبية أو أجهزة تثبيت السرج. تستوعب هذه الموصلات قنوات معدنية مرنة من 1/2 "إلى 4".
ضغط الموصلات - على التوالي
الوضعية:

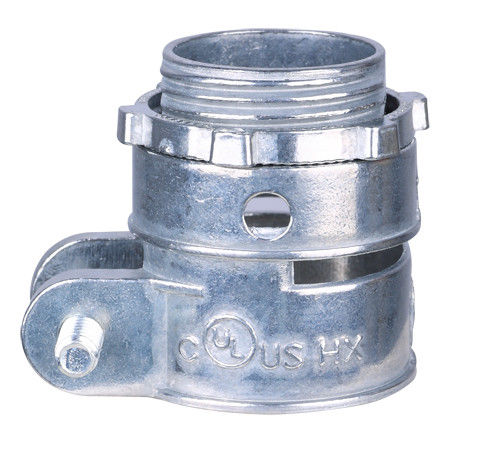

وتستخدم هذه الروابط من نوع الضغط مع الحلق المعزولة في الأماكن الجافة لربط السلك المعدني المرن إلى صناديق أو مرفقات.
| قط# | بحجم | ا | ب | C | د | |
| BX | -50 | 1/2 " | 30.3 | 28.5 | 26.3 | 16.0 |
| BX | -75 | 3/4 " | 35.6 | 32.6 | 30.3 | 21.2 |
| BX | -100 | 1 " | 38.9 | 40.0 | 37.0 | 27.0 |
| BX | -125 | 11/4 " | 44.0 | 46.2 | 44.0 | 35.0 |
| BX | -150 | 11/2 " | 48.5 | 54.2 | 51.2 | 40.6 |
| BX | -200 | 2 " | 52.5 | 66.8 | 65.0 | 52.6 |
| BX | -250 | 21/2 " | 71.0 | 84.0 | 81.0 | 64.0 |
| BX | -300 | 3 " | 81.0 | 99.0 | 95.0 | 80.0 |
| BX | -400 | 4 " | 100.0 | 123.0 | 119.0 | 104.0 |
